QuickScan
    发布时间: 2019-05-21 00:00

QuickScan LT PA(16:256或32:256)仪器是我们用于工业检测系统的最新一代相控阵采集单元。这款采集单元符合IP55评级标准,而且可以方便地整合到工业环境中。采集单元由为超声和涡流检测而设计的QuickView高级软件管理。

QuickScan

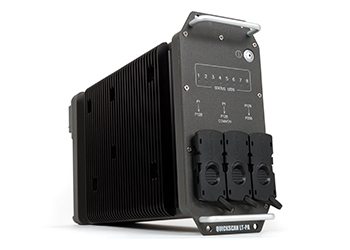

QuickScan LT PA

相控阵采集单元

QuickScan LT PA(16:256或32:256)仪器是我们用于工业检测系统的最新一代相控阵采集单元。这款采集单元符合IP55评级标准,而且可以方便地整合到工业环境中。采集单元由为超声和涡流检测而设计的QuickView高级软件管理。

QuickScan LT PA

QuickScan UT

多通道超声系统

这个系统为用户提供了许多性能强大的功能,非常适用于高速超声检测,如:在线检测,而且这个系统由为超声和涡流检测而设计的QuickView高级软件管理。

QuickScan UT

QuickScan EC

QuickScan EC单元的设计目的是使用多线圈ECA探头检测铁性和非铁性材料。这个系统不仅具有强大的性能,而且具有很强的灵活性,可以适用于很多应用,如:材料表面的检测,或材料属性的测量。这个系统由为超声和涡流检测而设计的QuickView高级软件管理。

QuickScan EC

相控阵通道 256
脉冲发生器的数量 16:256:16个连续晶片
32:256:32个连续晶片,或2倍的16个连续晶片
数据采集速率 最高达4 MB/s(A扫描速率)
采集速度 每秒高达8000个8比特A扫描,每个A扫描含512点
20 kHz,针对C扫描
检波 全波、正半波、负半波、射频波
滤波 数字式带通、高通、低通滤波器
电压 PA:在50 Ω时,25 V、50 V、67 V
UT:20 kHz,针对C扫描
增益 74 dB
脉冲宽度 50 ns ~ 500 ns(步距为2.5 ns)
带宽(-3 dB) 0.6 MHz ~ 22.5 MHz
声束数量 高达512
脉冲重复频率(PRF) 1 Hz ~ 20 kHz
实时平均 1, 2, 4, 8, 16
闸门数量 3个探测闸门 + 1个同步闸门
编码器 双轴(正交、时钟方向、向上、向下)(1到65536步)
网络接口 1000BASE-T
尺寸(宽 × 高 × 厚) 29.5 cm × 13.3 cm × 45.8 cm
重量 4.2公斤,12.5公斤
IP评级 IP55
峰值功率的总消耗 63 W
直流电(DC)输入 24 V
采集深度 81.9 µs
TCG 0 ~ 74 dB,步距为0.1 dB,10 ms/10 ns的步距
温度范围 操作:0 °C ~ 45 °C,存储:-20 °C ~ 70 °C
